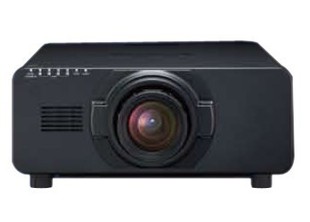

松下3DLP全球顶级高端工程投影机PT-SDS20K,20000流明
松下3DLP全球顶级高端工程投影机PT-SDS20K,20000流明
型号
| PT-SDS20KC |
电源规格
| 200–240 V 交流电, 50/60 Hz(最大电流要求: 12 A @200 V) |
功耗
| 2,300瓦(节能待机模式*1下为0.3瓦，普通待机 模 式下为9瓦) |
热量消耗单元
| 最大7,848 BTU/小时 (无光线输出: 7,585 BTU/小时) |
DLP
TM芯片
控制面板尺寸
24.1 mm (0.95英寸) 对角线 (4:3 宽高比)
显示方式DLP™ 芯片 × 3, DLP™ 投影系统
显示器像素1,470,000 (1,400 × 1,050) × 3,共计 4,410,000 像素
镜头可选的电动变焦和固定焦距镜头
灯泡465瓦UHM灯泡x4, 更换周期长达2,000小时*2
投影画面尺寸(对角线)1.78-15.24米(70-600英寸)
1.78-7.62米(70-300英寸)
选用ET-D75LE50C, 4:3宽高比
亮度*3
20,000流明(4灯泡)
均匀性*3
90%
对比度*3
10,000:1 (全开/全关, 动态光圈3模式)
分辨率1,400 × 1,050像素(超出此分辨率的输入信号将转为1,400 × 1,050像素)
扫描频率
| SDI |
|
| SD-SDI |
兼容SMPTE ST 259, [YCBCR 4:2:2 10-bit] 480i, 576i |
| HD-SDI |
兼容SMPTE ST 292, [YCBCR 4:2:2 10-bit] 720/50p, 720/60p, 1035/60i, 1080/50i,
1080/60i, 1080/25p, 1080/24p, 1080/24sF, 1080/30p |
| Dual-link HD-SDI |
兼容SMPTE ST 372, [RGB 4:4:4 12-bit/10-bit] 1080/50i, 1080/60i, 1080/25p, 1080/24p,
1080/24sF, 1080/30p, [X´Y´Z´ 4:4:4 12-bit] 2,048 × 1,080/24p, 2,048 × 1,080/24sF |
| 3G-SDI |
兼容SMPTE ST 424, [YPBPR 4:2:2 10-bit] 1080/50p, 1080/60p, [RGB 4:4:4 12-bit/10-bit]
1080/50i, 1080/60i, 1080/25p, 1080/24p, 1080/24sF, 1080/30p |
| HDMI/DVI-D |
480p, 576p, 720/60p, 720/50p, 1080/60i, 1080/50i, 1080/24p, 1080/24sF, 1080/25p, 1080/30p, 1080/60p, 1080/50p
VGA (640 × 480)–WUXGA*4 (1,920 × 1,200), 只与逐行信号兼容, 点时钟: 25–162 MHz |
| YPBPR(YCBCR) |
fH: 15–100 kHz, fV: 24–120 Hz, 点时钟: 20–162 MHz
fH: 15.75 kHz, fV: 60 Hz [480i (525i)] fH: 37.50 kHz, fV: 50 Hz [720 (750)/50p] fH: 27.00 kHz, fV: 24 Hz [1080/24p]
fH: 31.50 kHz, fV: 60 Hz [480p (525p)] fH: 33.75 kHz, fV: 60 Hz [1035/60i] fH: 27.00 kHz, fV: 48 Hz [1080/24sF]
fH: 15.63 kHz, fV: 50 Hz [576i (625i)] fH: 33.75 kHz, fV: 60 Hz [1080 (1125)/60i] fH: 33.75 kHz, fV: 30 Hz [1080/30p]
fH: 31.25 kHz, fV: 50 Hz [576p (625p)] fH: 28.13 kHz, fV: 50 Hz [1080 (1125)/50i] fH: 67.50 kHz, fV: 60 Hz [1080/60p]
fH: 45.00 kHz, fV: 60 Hz [720 (750)/60p] fH: 28.13 kHz, fV: 25 Hz [1080/25p] fH: 56.25 kHz, fV: 50 Hz [1080/50p] |
| 视频/YC |
fH: 15.75 kHz, fV: 60 Hz [NTSC/NTSC4.43/PAL-M/PAL60], fH: 15.63 kHz, fV: 50 Hz [PAL/PAL-N/SECAM] |
光轴移动
*5
垂直
光轴位于屏幕中心时±50%(电动)(选用ET-D75LE6，则±40%)
水平光轴位于屏幕中心时±30%(电动)(选用ET-D75LE6，则±20%)
梯形校正范围垂直: ±40°*6, 水平: ±15°
梯形校正范围与可选升级软件垂直: ±45°*6*8 , 水平: ±40°*7*8
安装方式吊投 / 平放, 正投 / 背投
终端接口SDI 1 输入BNC × 1 (3G/HD/SD-SDI)
SDI 2 输入BNC × 1 (HD/SD-SDI)
3D SYNC 输入/输出BNC × 1 (3D 定时信号)
3D SYNC 输出BNC × 1 (3D 定时信号)
DVI-D 输入DVI-D 24-pin × 1(兼容DVI 1.0, 兼容HDCP, 只与单链路兼容)
HDMI 输入HDMI 19-pin × 1(饱和色，兼容HDCP)
RGB 1 输入BNC × 5(RGB/YPBPR/YCBCR/YC × 1)
RGB 2 输入D-Sub HD 15-pin(阴) × 1(RGB/YPBPR/YCBCR × 1)
视频输入BNC × 1(复合视频)
串行输入D-sub 9-pin (阴) × 1用于外部控制(与RS-232C相容)
串行输出D-sub 9-pin (阳) × 1用于链路控制
遥控1输入M3 × 1用于有线远程控制
遥控1输出M3 × 1用于链路控制(用于有线远程控制)
遥控2输入D-sub 9-pin(阴) × 1用于外部控制(并行)
局域网RJ-45x1(用于网络连接, 10Base-T/100Base-TX, 适用于PJ LinkTM)
机身材料模压塑料
尺寸 (宽 x 高 x 长)620 × 291*9 × 800 mm(不包含可选镜头)
重量*10
约 43 kg(不包含可选镜头)
运输尺寸(宽x高x长)946 × 402 × 846 mm
运输重量51kg
噪音水平*3
49dB (4灯模式)
运行环境运行温度: 0°C-45°C*11 ，运行湿度: 20%-80%(无冷凝)
应用软件Logo传送软件, 多台投影监控软件,可选几何图形软件(包含ET-UK20C)
提供附件带安全锁的电源线，无线/有线遥控单元，遥控器电池(R6/AA 种类x2)
|
